单机脉冲布袋除尘器

2019-06-25

  一、简介

  DMC型脉冲单机袋式除尘器是一种干式滤尘装置。适用于捕集细小、干燥、非纤维性粉尘。适用于钢铁冶炼.冶金.化工.电子.建材.水泥行业.乐器加工.碳素加工.机械加工.各种工业电炉窑炉.沥青混凝土搅拌站.矿山开采.铸造.电力.橡胶.制药.粮食加工.军工.陶瓷.轻工业.各种烘干机.非金属矿微细粉深加工领域.喷沙.耐火材料等工业大气污染企业污染物回收。


  二、设备组成

  DMC型脉冲单机袋式除尘器主要由过滤室、滤袋、袋笼、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成。


  a、箱体

  箱体主要是固定袋、滤袋及气路元节之用,并制成全密闭形式,顶部设有人孔检修门,安装和更换袋笼、滤袋十分方便。

  b、袋室

  脉冲袋式除尘器袋室在箱体的上部,主要用来容纳袋笼和滤袋,且形成一个过滤空间,烟气的净化主要在这里进行。

  c、灰斗

  灰斗布置在袋室的下部,出灰口可根据业主要求配置星形卸料器或气力输灰装置,可连续进行排灰。

  三、除尘原理

  含尘烟气由设置在灰斗上的进口首先进入灰斗,一部分较粗尘粒在这里由于惯性碰撞、自然沉降等原因落入灰斗,大部分尘粒随气流上升进入袋室,经滤袋过滤后,尘粒被阻留在滤袋外侧,净化后的气体则由滤袋内部进入箱体,再经由出风口排出,达到除尘的目的。


  随着过滤过程的不断进行,滤袋外侧的积尘逐渐增加,除尘器的运行阻力也逐渐增高,就需要对布袋进行清灰处理,清灰控制器发生信号,然后电磁脉冲阀打开,以较短的时间(0.1秒左右)向箱体内喷入压力为0.4mpa的压缩空气,压缩空气通过喷吹系统进入滤袋内部,并诱导周围的空气,使滤袋产生变形、抖动,加上逆气流的作用,滤袋外部的粉尘便被清除下来掉入灰斗,清灰完毕后,提升阀再次打开,除尘器又进入过滤工作状态。

QQ图片20180314134943

  从上一行的清灰结束,到下一行的清灰开始,称为清灰间隔,清灰间隔的时间长短取决于烟气参数、选型的大小等,短则几十秒钟,长则几分钟甚至更长时间。

微信图片_20180303123245

  从上一次的清灰过程开始到下一次的清灰过程开始之间的间隔时间,称为清灰周期,清灰周期的长短取决于清灰间隔时间的长短。

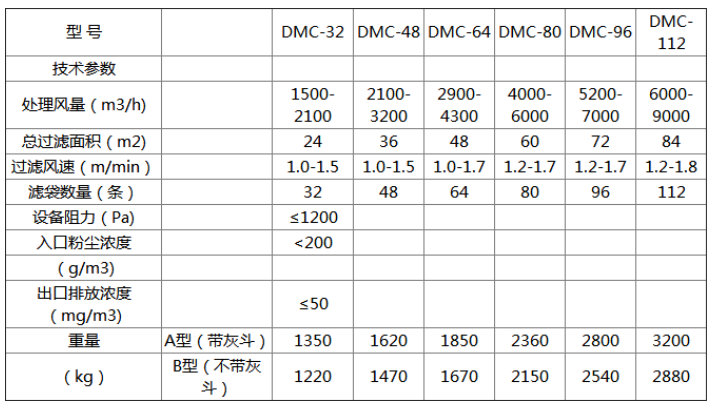

  四、设备选型

blob
